발송배전기술사 기출문제 제127회 (2022.4.16)

   1 교 시

1. 유전율(Permittivity,ε)과 투자율(Permeability, μ)을 비교하여 설명하시오.

2. 다음의용어를설명하시오.
   (1) 뇌충격전압파

   (2)트래킹

   (3) 유전체손

   (4) 유전체역률
3. 신재생발전기를계통에연계하기위한조건중무효전력공급능력과LVRT(LowVoltage RideThrough)에대하여설명하시오.
4. 전력계통의단락용량 증가에 대한원인,문제점및 대책에 대하여 설명하시오.
5. 동기발전기의계통병입조건과동기검정기를이용한계통병입절차에대하여설명하시오.

6. 가공 송전선로에서 발생하는 진동의 종류를 구분하고, 갤러핑(Galloping)현상에 대하여 설명하시오.
7. 유입변압기와몰드변압기를비교하여 설명하시오.
8. %임피던스와%저항강하및%리액턴스강하의관계식을유도하고,%Z=5%,X/R=7인 변압기에역율0.8(지상)의부하가연결되어있을때전압변동률(%)을구하시오.
9. 배전선로에서사용되는COS(CutOutSwitch)의종류를용단과정에따라분류하고적용시 고려해야할사항에대하여설명하시오.
10. 전력계통보호에서재폐로계전기의동작순서와재폐로시간에대하여설명하시오.

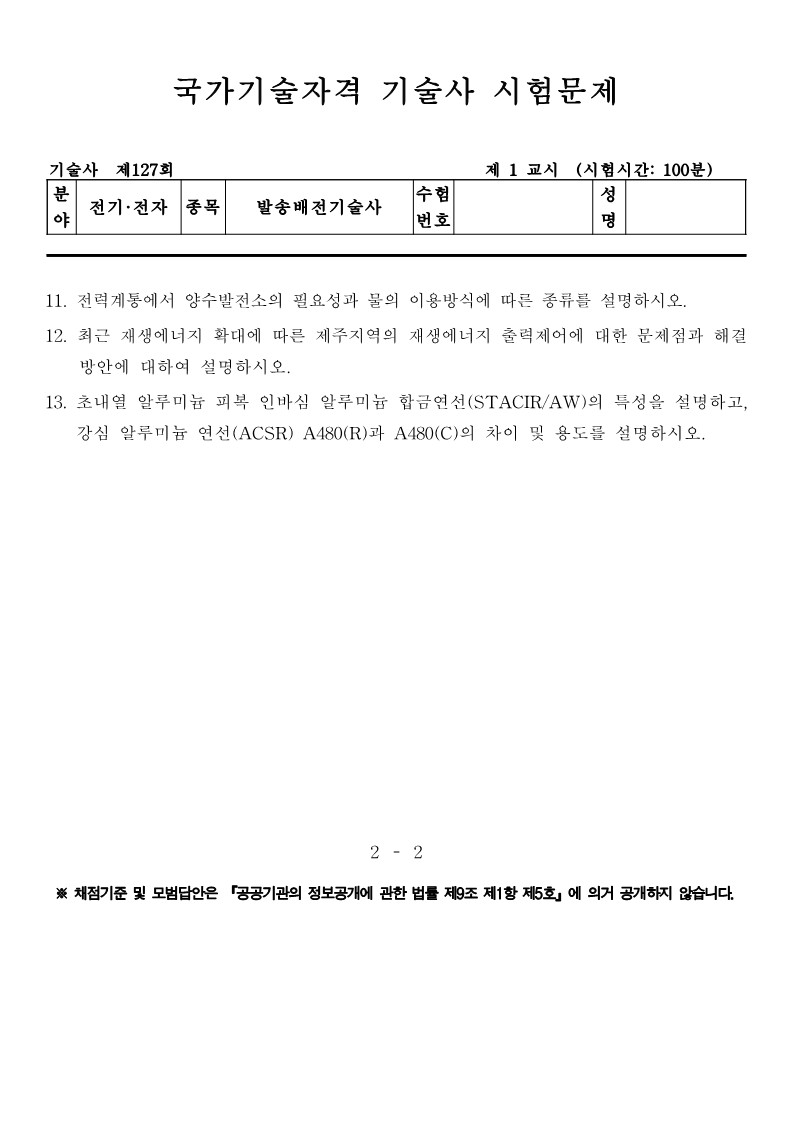

11. 전력계통에서양수발전소의필요성과물의이용방식에따른종류를설명하시오.
12. 최근 재생에너지 확대에 따른 제주지역의 재생에너지 출력제어에 대한 문제점과 해결 방안에대하여설명하시오.
13. 초내열 알루미늄 피복 인바심 알루미늄 합금연선(STACIR/AW)의 특성을 설명하고, 강심 알루미늄연선(ACSR) A480(R)과 A480(C)의 차이 및 용도를설명하시오.





   2 교 시

1. 스마트한전력수요관리를위한수요반응(DR,DemandResponse)의종류를설명하고에너지 공급자효율향상의무화제도(EERS, EnergyEfficiencyResourceStandard)에대하여 설명 하시오.
2. 수소에너지 제조기술, 저장기술 및 이용기술을 설명하고, 수소 생산방식별 종류를 설명 하시오.
3. 가상발전소(VPP,VirtualPowerPlant)의필수구성요소,시스템구성및종류에대하여 설명하시오.
4. 분산전원의 연계위치, 용량 및 역률이 배전계통의 전압변동에 미치는 영향에 대하여 설명하시오.
5. 지중송전선로의 케이블 고장점 탐지방법을5가지 설명하시오.

6. 다음 회로에 대한 영상, 정상 및 역상 임피던스를 구하고, 각각의 등가 회로를 작성 하시오.







   3 교 시

1. 전력설비건설사업관리의감리업무와관련한다음 사항을 설명하시오.

   (1) 안전관리에대한감리원의역할과업무내용
   (2) 품질관리에대한중점품질관리대상과방법 (3) 통합감리기준
2. 전력케이블에적용하는단절연을설명하고유전율이다른물질(유전율)로단절연이 적용된경우에대하여설명하시오.
3. 전력계통에 설치되는 직렬리액터, 분로(병렬)리액터, 한류리액터 및 소호리액터의 사용 목적과특징에대하여각각 설명하시오.
4. 발전기회전자권선의층간단락확인방법을운전중인경우와정지중인경우로구분하여 설명하시오.
5. 육상풍력과 해상풍력 개발 시 환경친화적 풍력발전이 되기 위해 고려해야 할 사항과 환경훼손을 최소화하기위한방안에대하여설명하시오.

6. 발전소에서발전전압을송전전압으로승압하기위하여설치하는주변압기에대한다음 사항을설명하고주변압기의적정용량을산정하시오.
(1) 발전기의역률 변동에 따른발전기와 주변압기사이의무효전력흐름

(2) 주변압기용량 산정 기준과산정시 고려해야 할 사항
(3) 다음조건에서 주변압기의적정용량을산정하시오.





   4 교 시

1. 향후 확대될신재생에너지전원에 따른안정적 전력계통을 위해정부에서추진하고 있는 「전력계통혁신방안」에대한기존전력계통의특징과전력계통혁신추진방안에대하여 설명하시오.
2. 계통에연계되어운전되는발전기의기술규격결정시고려되어야할항목과각항목이 계통운용에미치는영향에대하여설명하시오.
3. 한국전기설비규정에서 정하는 저압전로의 계통접지 방식을 보호도체 및 중성선의 접속 방식에따라구분하여설명하시오.
4. 전기공급약관에서 정하는 고조파에 대한 허용치를 설명하고, 3상이 평형인 상태에서 이 평형전류에포함된 제5고조파 전류가 역상분임을증명하시오.
5. V2G(VehicleTo Grid) 기술에 대하여 설명하시오.
6. 전력계통에서 차단기 투입 및 차단 시 발생하는 개폐서지(Switching Surge)의 종류 및대책에대하여설명하시오.



출처 : 한국산업인력공단
