발송배전기술사 기출문제 제129회 (2023.2.4)

   1 교 시

1. 우리나라의 22.9kV-y 배전선로의 일반선로와 대용량 배전선로를 비교하고, 대용량 배전방식 적용기준에 대하여 설명하시오.
2. 낙차 50[m]의 상부 저수지에 매초 30[m3] 수량을 4시간 연속해서 양수하여 발전할 경우 아래 항목을 구하시오.
(단, 낙차손실은 고저차의 4[%], 펌프, 전동기의 종합효율은 75[%], 수차, 발전기의 종합효율은 80[%]라고 한다.)
(1) 양수용 전력량
(2) 조정지 용량
(3) 발전 전력량
(4) 양수발전 효율
3. 직류조류(DC Powerflow) 계산법에 대하여 설명하고 AC법(교류법)과 DC법(직류법)을 비교하여 설명하시오.

4. 전력계통의 신뢰도를 나타내는 다음 지표들을 설명하시오.
(1) LOLP(Loss of Load Probability)
(2) LOLE(Loss of Load Expectation)
(3) SAIFI(System Average Interruption Frequency Index)
(4) SAIDI(System Average Interruption Duration Index)
5. 배전선로에 대하여 아래 내용을 설명하시오.
(1) 직류 배전선로의 전압강하율, 전압변동률 및 전력손실률
(2) 교류 배전선로의 전압변동률
6. 역률 0.6(지상), 용량 50[kVA]의 부하가 연결되어 있는 배전선로의 말단에 용량이 40[kVar]인 커패시터를 병렬로 연결할 때 설치 전의 전력손실을 기준으로 설치 후의 선로의 손실은 몇 [%]가 되는지 구하시오.
(단, 부하전압은 일정하다고 가정한다.)
7. 동기발전기에 대하여 아래 내용을 설명하시오.
(1) 병렬운전 조건 및 그 조건이 맞지 않을 경우 나타나는 현상
(2) 동기발전기에서 회전계자형을 사용하는 이유
(3) 전기자 권선을 Y결선 하는 이유

9. 154/22.9kV 변압기 2차 측 중성점에 설치하는 NGR(Neutral Ground Reactor)에
대하여 아래 내용을 설명하시오.
(1) 설치목적
(2) 적용개소
(3) 설치효과
(4) 보호방식 개요도 및 DS(Disconnecting Switch) 접지방식
10. 전력계통안정화장치(PSS : Power System Stabilizer)에 대하여 설명하시오.
11. HVDC의 전류실패(轉流失敗, Commutation Failure) 원인과 방지대책을 설명하시오.
12. 가공송전철탑의 수평하중경간과 수직하중경간에 대하여 설명하시오.
13. 동기발전기의 관성정수 H[MW·sec/MVA]의 정의를 설명하고 전력계통에 태양광발전 비중이 증가할 경우 관성정수의 변화와 이 변화가 전력계통 안정도에 미치는 영향을 설명하시오.

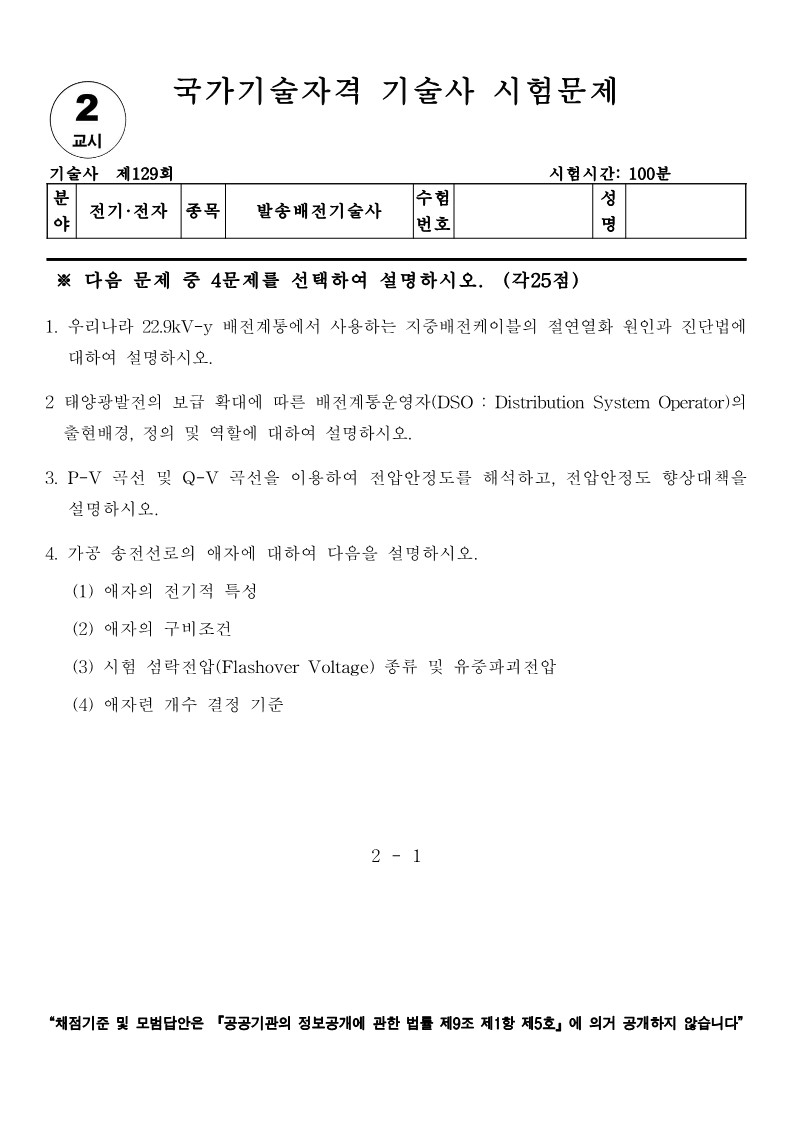

   2 교 시

1. 우리나라 22.9kV-y 배전계통에서 사용하는 지중배전케이블의 절연열화 원인과 진단법에 대하여 설명하시오.
2 태양광발전의 보급 확대에 따른 배전계통운영자(DSO : Distribution System Operator)의 출현배경, 정의 및 역할에 대하여 설명하시오.
3. P-V 곡선 및 Q-V 곡선을 이용하여 전압안정도를 해석하고, 전압안정도 향상대책을 설명하시오.
4. 가공 송전선로의 애자에 대하여 다음을 설명하시오.
(1) 애자의 전기적 특성
(2) 애자의 구비조건
(3) 시험 섬락전압(Flashover Voltage) 종류 및 유중파괴전압
(4) 애자련 개수 결정 기준

5. 배전 부하의 부하율(F), 분산부하율(f), 손실계수(H) 및 분산손실계수(h)에 대하여 설명하고 말단일수록 큰 부하 분포의 분산부하율(f)과 분산손실계수(h)를 유도하시오.

6. 수력발전소에 대하여 다음을 설명하시오.
(1) 흡출관(Draft Tube)
(2) 토마계수(Thoma Factor)와 캐비테이션과의 관계(베르누이의 정리를 이용하여 설명)

















   3 교 시

1. 재생에너지 등 분산형전원의 증가에 따른 전력계통의 신뢰도 확보를 위하여 수립된 분산형전원의 배전계통 연계 기술기준에 대하여 다음을 설명하시오.
(1) 동기화 변수 제한범위
(2) 전압과 주파수의 비정상 상태 운전 지속시간 및 분리시간
(3) 전기품질
(4) 순시전압변동
2. 배전용 변압기(154/22.9 kV)의 이행전압을 설명하고, 이행전압 발생 시 절연파괴가 될 수 있는 전압을 구하시오.
3. 배전계획에 있어 다음 변압기 사항에 대하여 설명하시오.
(1) 배전용 변압기의 최대 수용전력
(2) 배전용 변압기 적정용량 산출 시 고려사항
(3) 배전용 변압기 위치 선정방법
4. 가스터빈 발전방식의 개방형 사이클과 밀폐형 사이클에 대하여 설명하시오.

5. 60Hz 기기를 50Hz에서 운전할 경우 변압기와 전동기의 변화에 대하여 설명하시오.
6. 선간전압 154[kV] 단거리 3상 송전선로에서 다음을 설명하시오.
(단, 변압기를 포함한 일반 회로정수는 저항을 무시하며 A=0.7, C=j1.7 × 10-3 [℧]
기타의 4단자 정수는 공식에 의거한다.)
(1) 4단자 정수 B, D의 계산값 및 A, B, C, D의 물리적 의미
(2) 무부하 시 송전단에 154[kV]를 인가하였을 때 수전단 선간전압 Vr[kV] 및 송전단 전류 Is[A]
(3) 무부하 시 수전단 선간전압을 154[kV]로 유지하는데 필요한 조상기의 용량[MVA]













   4 교 시

1. 자동발전제어(AGC : Automatic Generation Control)에 대하여 설명하고, 계통의 운전상태(정상상태, 비상상태, 복구상태)에 따른 AGC 운용 방법을 설명하시오.
2. 한국형 RE100 제도(K-RE100)에 대하여 다음을 설명하시오.
(1) 개요
(2) 필요성
(3) 이행수단
3. 전력계통에서 사용하는 단권변압기에 대하여 다음을 설명하시오.
(1) 결선 구조
(2) 용량과 권선분비
(3) 특징
(4) 국내 응용사례
4. 특고압 배전계통의 정전사고 원인 및 전력공급 신뢰도 향상을 위한 정전 사고 예방 대책에 대하여 설명하시오.
5. 전력계통의 주파수 제어 필요성, 변동원인 및 제어방식을 설명하시오.
6. 발·변전소의 접지설계 Flow Chart를 작성하고 접지의 목적, 설계 시 고려사항을 설명하시오.



출처 : 한국산업인력공단
