공조냉동기계기술사 기출문제 제129회 (2023.2.4)

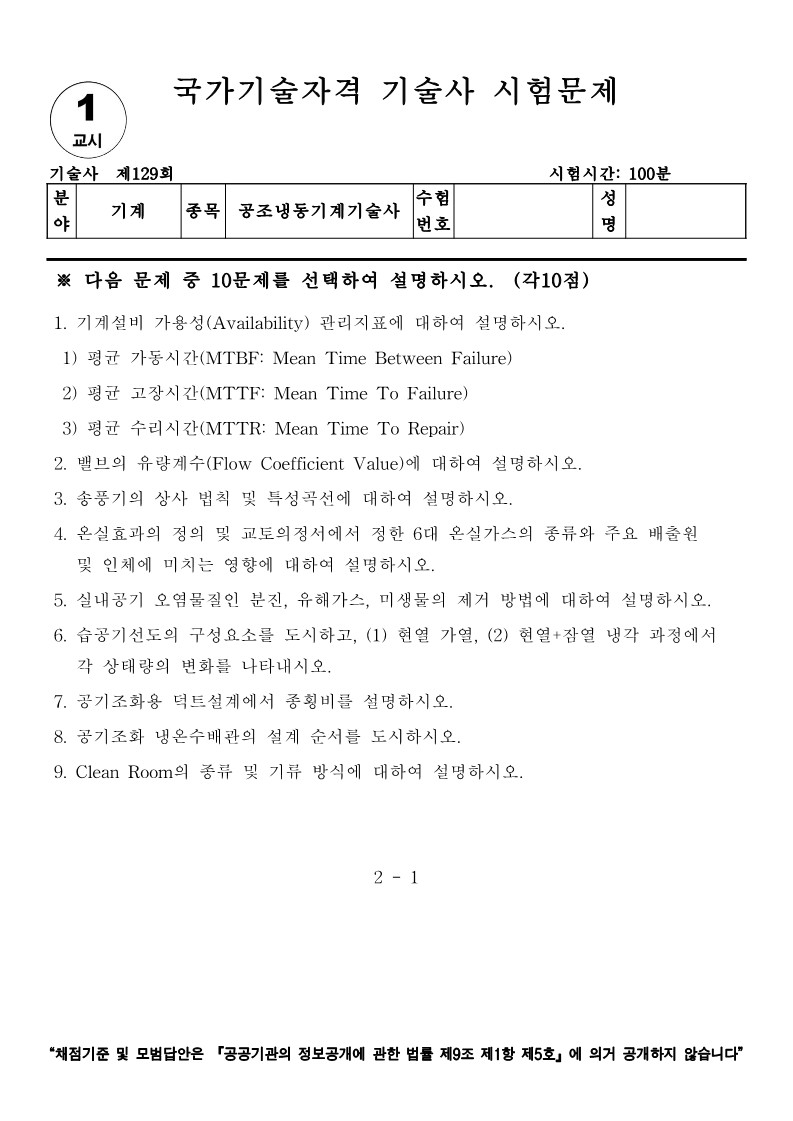

   1 교 시

1. 기계설비 가용성(Availability) 관리지표에 대하여 설명하시오.
1) 평균 가동시간(MTBF: Mean Time Between Failure)
2) 평균 고장시간(MTTF: Mean Time To Failure)
3) 평균 수리시간(MTTR: Mean Time To Repair)
2. 밸브의 유량계수(Flow Coefficient Value)에 대하여 설명하시오.
3. 송풍기의 상사 법칙 및 특성곡선에 대하여 설명하시오.
4. 온실효과의 정의 및 교토의정서에서 정한 6대 온실가스의 종류와 주요 배출원 및 인체에 미치는 영향에 대하여 설명하시오.
5. 실내공기 오염물질인 분진, 유해가스, 미생물의 제거 방법에 대하여 설명하시오.
6. 습공기선도의 구성요소를 도시하고, (1) 현열 가열, (2) 현열+잠열 냉각 과정에서 각 상태량의 변화를 나타내시오.
7. 공기조화용 덕트설계에서 종횡비를 설명하시오.
8. 공기조화 냉온수배관의 설계 순서를 도시하시오.
9. Clean Room의 종류 및 기류 방식에 대하여 설명하시오.

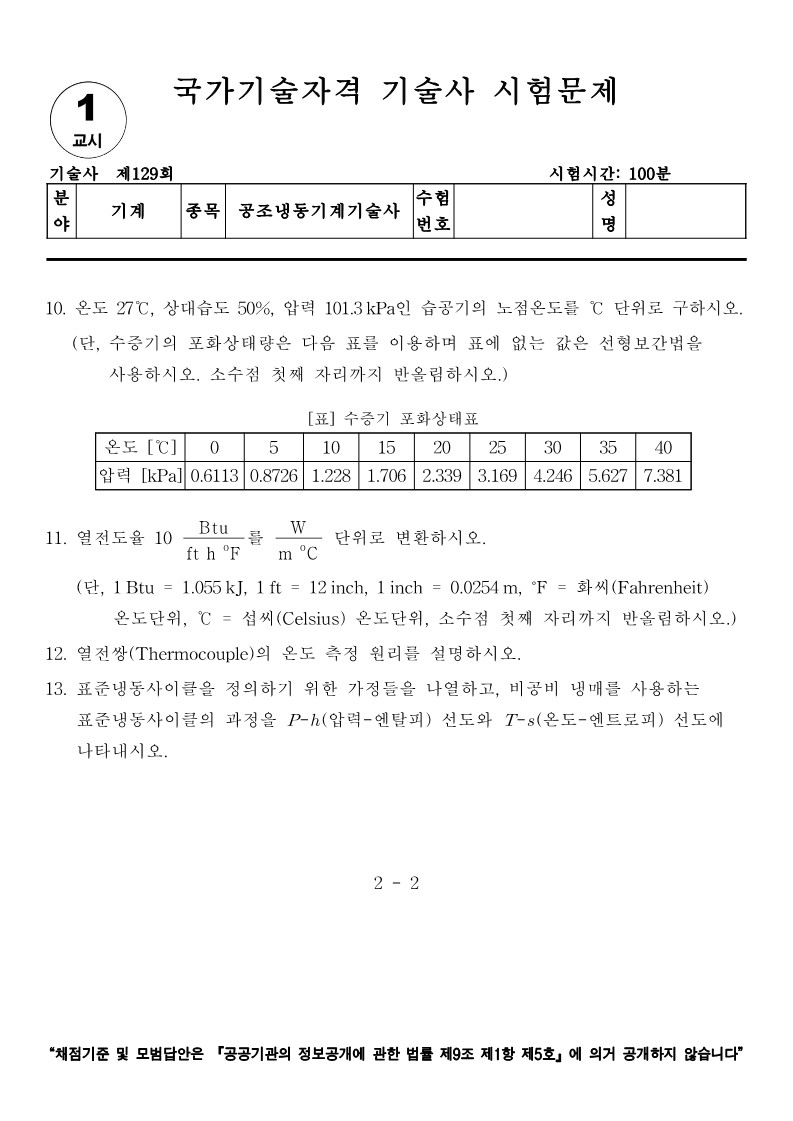

10. 온도 27℃, 상대습도 50%, 압력 101.3kPa인 습공기의 노점온도를 ℃ 단위로 구하시오.

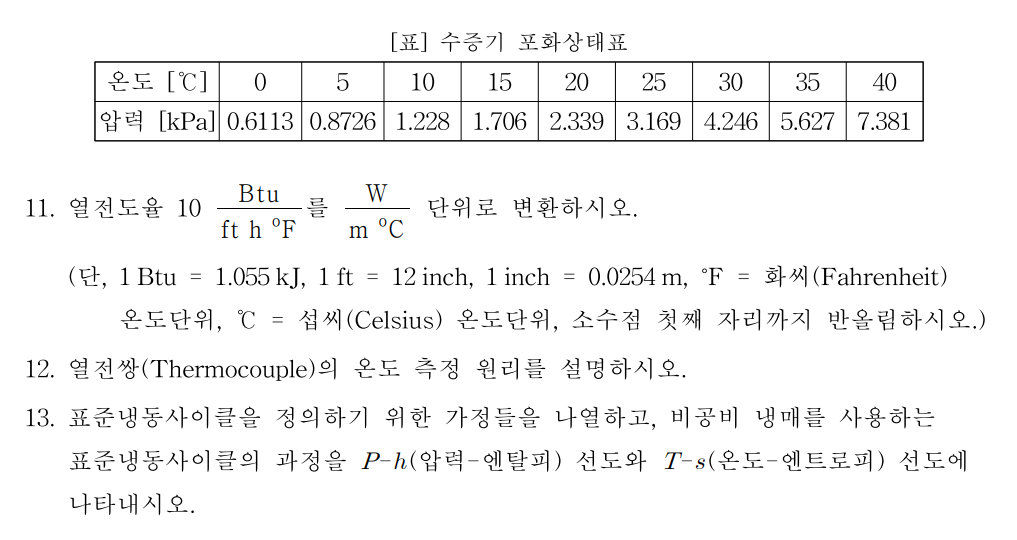

(단, 수증기의 포화상태량은 다음 표를 이용하며 표에 없는 값은 선형보간법을 사용하시오. 소수점 첫째 자리까지 반올림하시오.)

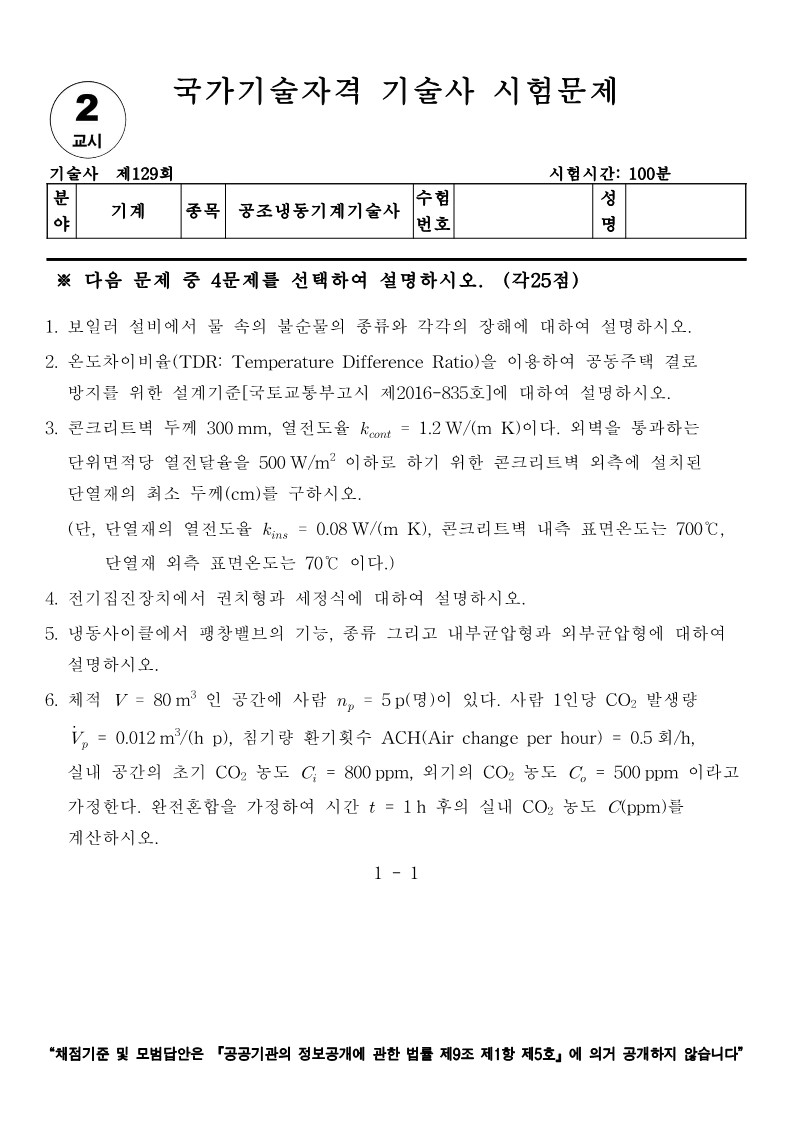

   2 교 시

1. 보일러 설비에서 물 속의 불순물의 종류와 각각의 장해에 대하여 설명하시오.
2. 온도차이비율(TDR: Temperature Difference Ratio)을 이용하여 공동주택 결로 방지를 위한 설계기준[국토교통부고시 제2016-835호]에 대하여 설명하시오.
3. 콘크리트벽 두께 300 mm, 열전도율  = 1.2 W/(m K)이다. 외벽을 통과하는 단위면적당 열전달율을 500 W/m2 이하로 하기 위한 콘크리트벽 외측에 설치된  단열재의 최소 두께(cm)를 구하시오.
(단, 단열재의 열전도율 k = 0.08 W/(m K), 콘크리트벽 내측 표면온도는 700℃, 단열재 외측 표면온도는 70℃ 이다.)
4. 전기집진장치에서 권치형과 세정식에 대하여 설명하시오.
5. 냉동사이클에서 팽창밸브의 기능, 종류 그리고 내부균압형과 외부균압형에 대하여 설명하시오.
6. 체적 V = 80 m3 인 공간에 사람 np = 5 p(명)이 있다. 사람 1인당 CO2 발생량 Vp = 0.012 m3/(h p), 침기량 환기횟수 ACH(Air change per hour) = 0.5 회/h,
실내 공간의 초기 CO2 농도 Ci = 800 ppm, 외기의 CO2 농도Co = 500 ppm 이라고 가정한다. 완전혼합을 가정하여 시간  = 1 h 후의 실내 CO2 농도C(ppm)를 계산하시오.

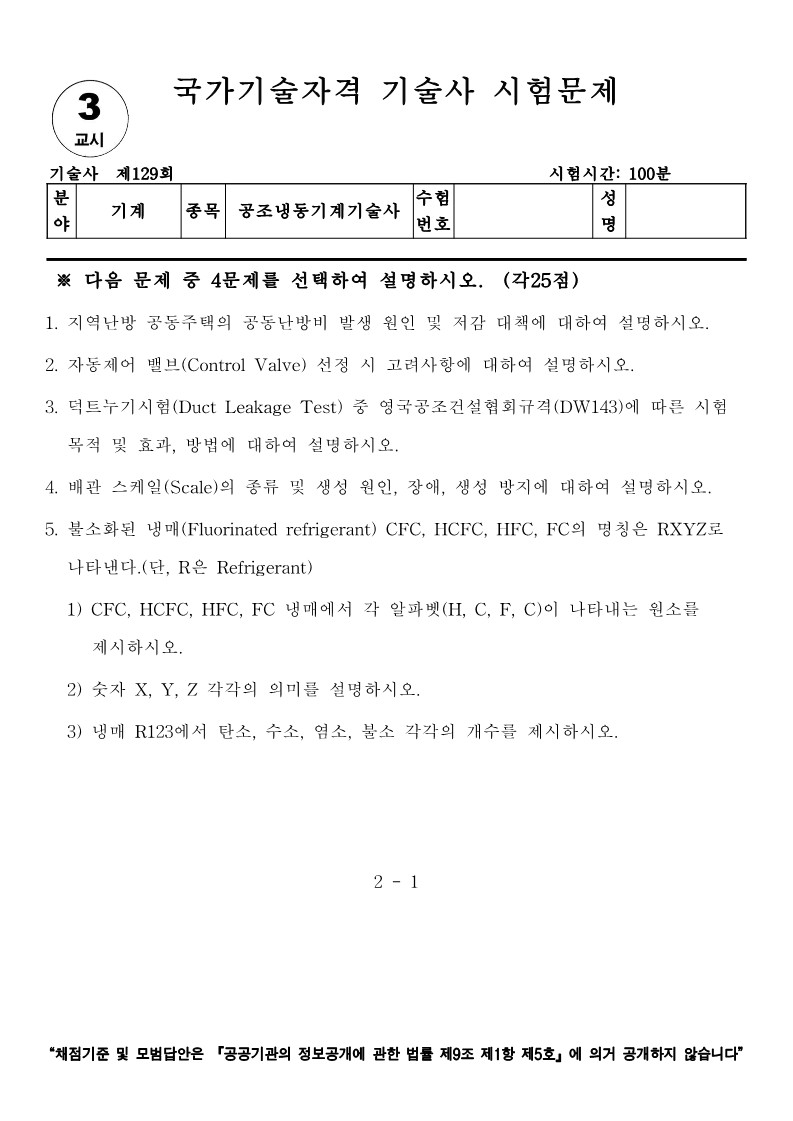

   3 교 시

1. 지역난방 공동주택의 공동난방비 발생 원인 및 저감 대책에 대하여 설명하시오.
2. 자동제어 밸브(Control Valve) 선정 시 고려사항에 대하여 설명하시오.
3. 덕트누기시험(Duct Leakage Test) 중 영국공조건설협회규격(DW143)에 따른 시험 목적 및 효과, 방법에 대하여 설명하시오.
4. 배관 스케일(Scale)의 종류 및 생성 원인, 장애, 생성 방지에 대하여 설명하시오.
5. 불소화된 냉매(Fluorinated refrigerant) CFC, HCFC, HFC, FC의 명칭은 RXYZ로 나타낸다.(단, R은 Refrigerant)
1) CFC, HCFC, HFC, FC 냉매에서 각 알파벳(H, C, F, C)이 나타내는 원소를 제시하시오.
2) 숫자 X, Y, Z 각각의 의미를 설명하시오.
3) 냉매 R123에서 탄소, 수소, 염소, 불소 각각의 개수를 제시하시오.

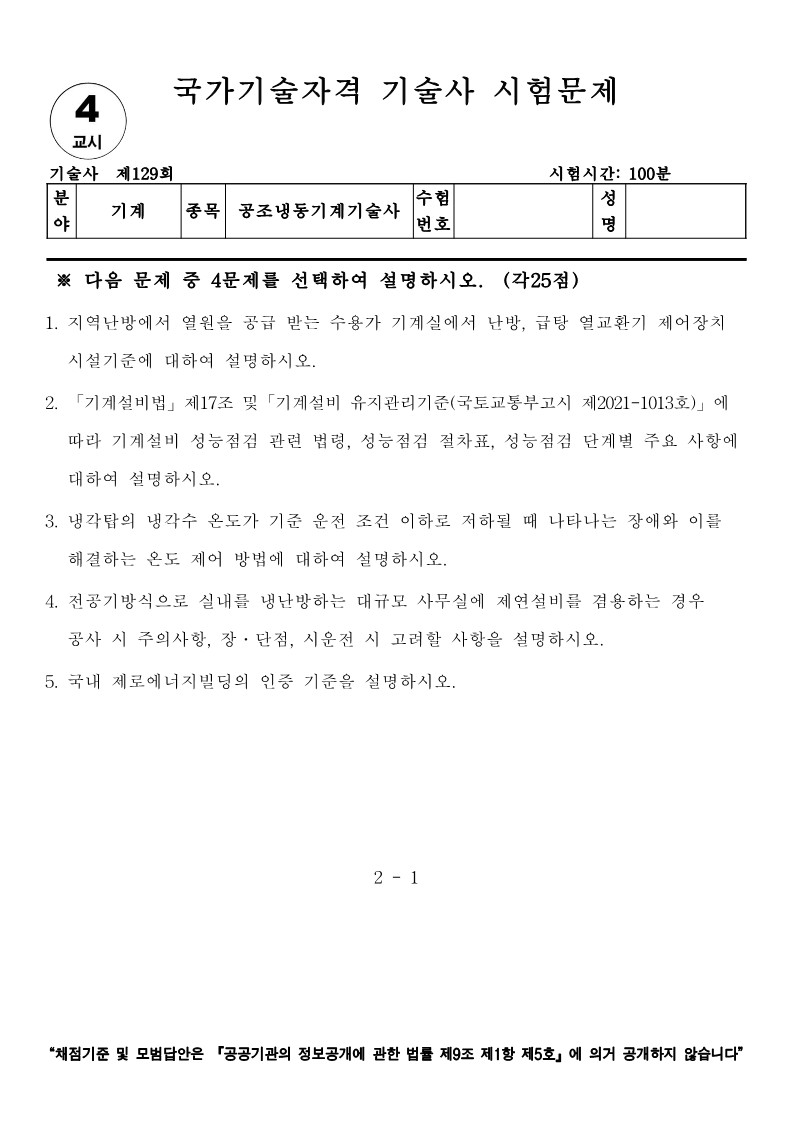

   4 교 시

1. 지역난방에서 열원을 공급 받는 수용가 기계실에서 난방, 급탕 열교환기 제어장치 시설기준에 대하여 설명하시오.
2. 「기계설비법」제17조 및「기계설비 유지관리기준(국토교통부고시 제2021-1013호)」에 따라 기계설비 성능점검 관련 법령, 성능점검 절차표, 성능점검 단계별 주요 사항에 대하여 설명하시오.
3. 냉각탑의 냉각수 온도가 기준 운전 조건 이하로 저하될 때 나타나는 장애와 이를 해결하는 온도 제어 방법에 대하여 설명하시오.
4. 전공기방식으로 실내를 냉난방하는 대규모 사무실에 제연설비를 겸용하는 경우 공사 시 주의사항, 장․단점, 시운전 시 고려할 사항을 설명하시오.
5. 국내 제로에너지빌딩의 인증 기준을 설명하시오.





출처 : 한국산업인력공단
