1.    뇌    보호시스템의   다음    사항을    설명하시오.
1)    피뢰구역(LPZ)    선정방법
2)    내부피뢰   시스템의    보호대책
2.    국가건설기준(KDS    31    10    21)에서    정하는    발전기실    선정    시    건축적,    환경적,    전기적
고려사항을   설명하시오.
3.    특고압    수전설비   정전    순서   및    작업   시    안전수칙을   설명하시오.
4.    수·변전실의   전기설비에    대한    내진설계    방법을    설명하시오.
5.    전력계통에서    무효전력의   정의와   과·부족   시    문제점   및    대책을    설명하시오.
6.    고조파    왜형률(THD)의   다음   사항을   설명하시오.
1)    정의
2)    전류고조파    왜형률과   역률의   상관관계
7.    보호계전기의    신뢰도    향상을    위한    오동작   방지조건을   설명하시오.
8.     배전     선로에서     전력손실률을     정의하고,     배전선로     선간전압을     3.3[㎸]에서     6.6[㎸]로
승압한   경우   동일   전선,   동일   전력,   동일   전력손실   하에서   송전   거리에   대하여   설명하시오.

9.    동기전동기의    구조   및    장점과    단점을    설명하시오.
10. 조명시설 글레어(Glare, 눈부심) 평가방법 2가지 이상 들고 각각에 대하여 설명하시오.
11. 한국전기설비규정(KEC)에 따른 수중조명등의 시설기준에 대하여 다음 사항을 설명하시오.
1)    적용    가능한    변압기    및    사용전압
2)    사람의   출입우려가    없는    장소의   수중조명등   시설
3)    수중조명등의   용기
12.   풍력발전시스템에    대하여    다음    사항을   설명하시오.
1)    출력계수와    주속비    의미
2)     풍력발전기    로터    지름이    30[m]인    풍차가    풍속    16[m/s]일    때    회전수    50[rpm]으로
800[kW]의    발전기   출력을   내고    있을    때    풍차의    출력계수와   주속비   계산
(단.   발전기의    효율은    95[%],    공기의    밀도는    1.225[kg/ m])
13.   전력기술관리법   시행규칙에   따른   감리원   배치   현황   신고   시   필요한   제출서류에   대하여
다음   사항을   설명하시오.
1)    배치    현황    신고의   경우   제출서류
2)    배치    변경    신고의   경우   제출서류

















1. 간이수전설비와 정식수전설비에 대하여 다음 사항을 설명하시오.
1)    단선결선도    작성
2)    구성    및    특징
3)    수전설비   비교
2.    다음    전력설비의   에너지   절감    방안에    대하여    다음   사항을   설명하시오.
1)    수·변전설비
2) 조명설비
3) 동력설비
3.    건축물에   설치되는   엘리베이터   설계    시   다음    사항을    설명하시오.
1)    일반용,   승객용,    비상용    각각의    설치대수   산정    방법
2)    전원용량,    허용전류,   전압강하,   차단기   정격    계산    방법
3)    건축적   고려사항과    속도제어   방식

4.    전자기파에   대하여   다음   사항을   설명하시오.
1)    정전계와   정자계의    대응관계   및    차이점
2)    전자기파   발생이론
5.    전력케이블   차폐층의    역할과    접지방식   및    효과에   대하여   설명하시오.
6.    온도방사   이론과   방전개시   이론에   대하여   다음   사항을   설명하시오.
1)    온도방사   3법칙
2)    파센의   법칙
3)    페닝    효과















1.    영상전류   검출방식에    대하여    다음    사항을   설명하시오.
1)    CT    Y결선    잔류회로   방식
2)    3권선   영상분로회로   방식
3)    영상변류기(ZCT)    사용    방식
4)    비접지계통    선택지락계전기(SGR)의   동작원리    및    사용목적
2.    축전지의   설치목적과    축전지용량   산정   방식을   설명하시오.
3.    유비쿼터스   도시(U-City)와    지능형도시(Smart-City)의    다음    사항을    설명하시오.
1)    개념    및    특징    비교
2)    Ubiquitous의    5대    요소기술
3)    Smart-City   통합플랫폼의   기반구축    5대    연계서비스
4)    통합플랫폼    기반구축을   위한   통신망   구성    시    고려사항

4.    암페어의   주회적분법칙에   대하여   다음   사항을   설명하시오.
1)    개념    및    관계식   유도
2)    무한    직선전류에   의한   자계의   세기
3)    원형코일에    의한    자계의   세기
5.    한국전기설비규정(KEC)에    의한   배선설비의   허용전류   선정에   대하여   다음   사항을   설명
하시오.
1)    허용전류   선정   시   고려사항
2)    복수회로   포설   그룹에서   고려   사항
3)    절연물의   허용온도
6.    전동기    제동에    대하여    다음    사항을   설명하시오.
1)    제동    목적
2)    제동    방법    분류
3)    전기적   제동    방법











1.    전력케이블에서   발생하는   충전전류의   다음    사항을    설명하시오.
1)    충전전류   발생원인
2)    충전전류가    계통에    미치는    영향
3)    충전전류   발생억제    대책
2.    전기방식(電氣防蝕)에    대하여   다음    사항을    설명하시오.
1)    부식발생   조건과   발생   매커니즘
2)    전기방식(電氣防蝕)을    분류하고,   각각에   대하여   설명
3.    아라고    원판   회전원리와   3상    유도전동기의    회전자계   발생    원리에    대하여    설명하시오.
4.    태양광발전설비의   직류   전로에서   지락차단장치   시설방법에   대하여   설명하시오.
5.    의료장소의   보호설비와   접지설비에    대하여    설명하시오.
6.    전력용    콘덴서의   다음    사항을    설명하시오.
1)    설치목적
2)    선정    시    고려사항
3)    사용    시    문제점
4)    콘덴서에   의한   고조파   왜곡현상
5)    콘덴서에   의한   고조파   억제대책



출처 : 한국산업인력공단

























































































1. R-L-C 직렬회로에서 다음 사항을 설명하시오.
  1) 직렬공진의 정의 및 조건
  2) 직렬공진 시 전압확대율
2. 무한히 긴 직선 도선에 전류 I[A]가 흐를 때 도선으로부터 r[m] 떨어진 점에서의 자계의 세기 H[AT/m]를 구하시오.
(단, Ampere's Circuital Law를 적용한다.)
3. 초고층 빌딩의 엘리베이터 설치 시 승객의 대기시간을 줄이기 위한 설계 시 고려사항과
엘리베이터의 군(Group)을 관리하는 방식에 대하여 설명하시오.
4. 피뢰기를 피보호기기에 가까이 설치해야 하는 이유를 수식을 쓰고 설명하시오.
5. 고압차단기의 정격 중 정격차단전류(Isc)와 정격투입전류(Ip)에 대하여 설명하고,
정격투입전류가 정격차단전류의 2.6배(60[Hz])가 되는 이유를 설명하시오.
6. 변류기의 이상현상 발생원인 중 직류분 전류에 의한 영향을 설명하시오.

7. 배전전압 결정 시 고려사항 중 중요 3가지 결정요소에 대하여 설명하시오.
8. 한국전기설비규정에서 정한 배선설비의 선정과 설치 시 고려해야 할 외부영향 요인 10가지를 설명하시오.
9. 터널조명 설계 시 구간별 설계기준(KS C 3703)에 대하여 설명하시오.
10. 동기전동기의 동기속도와 기동방식 3가지를 설명하시오.
11. BLDC(Brushless DC)모터의 원리 및 장·단점에 대하여 설명하시오.
12. 태양광 모듈에서 발생하는 핫스팟(Hot Spot)의 원인과 영향, 대책에 대하여
설명하시오.
13. 해상풍력발전기에 대하여 다음 사항을 설명하시오.
  1) 해상풍력발전기의 구성요소(외형적 구성요소)
  2) 하부구조물의 형식

















1. 노턴의 정리, 테브난의 정리, 밀만의 정리를 각각 비교하여 설명하시오.
2. 보호계전용 CT(Current Transformer)의 선정 시 고려사항에 대하여 설명하시오.
3. 자가용 수변전설비 중 변압기 운영에 있어서의 에너지 절감 대책을 설명하시오.
4. 환경친화적 자동차의 개발 및 보급촉진에 관한 법률 및 시행령에 대하여 다음 사항을 설명하시오.
1) 환경친화적 자동차 종류
2) 전용주차구역 및 충전시설 설치 대상시설
3) 전용주차구역의 설치기준
4) 충전시설의 종류 및 설치수량

5. 조명설비 설계 시 조명기구의 배치방법을 분류하고 각각을 설명하시오.
6. 상업지구에 위치한 높이 70[m], 가로 50[m], 세로 40[m] 장방형 사무용 건축물에 피뢰시스템을 구성하고자 한다. KEC 규정을 적용하여 다음 사항을 설명하시오.
(단, 피뢰시스템은 IV등급을 적용한다.)
1) 건축물과 분리된 피뢰시스템으로 설계할 때 인하도선 배치방법
2) 건축물과 분리되지 않는 피뢰시스템으로 설계할 때 인하도선 배치방법과 인하도선 수











1. 한국전기설비규정(KEC)에서 규정하는 감전보호용 등전위본딩에 대하여 설명하시오.
2. 수전설비에서 보호계전기의 정정이 필요한 경우와 정정방법을 설명하시오.
3. 유도장해 현상과 관련하여 다음 사항을 설명하시오.
1) 정전 및 전자 유도장해 현상
2) 전력선측과 통신선측 유도장해 대책
3) 차폐효과
4. 케이블공사 및 버스덕트공사 시 단락사고가 발생할 경우 다음 사항을 설명하시오.
1) 단락 시 기계적 강도 계산의 필요성 및 단락전자력의 영향
2) 열적용량

3) 단락전자력

4) 3심케이블 단락기계력
5. 전자파 적합성(EMC) 시험에 대하여 설명하시오.
6. 제로에너지건축물 인증제도에 대하여 다음 사항을 설명하시오.
1) 인증제도의 정의
3) 법적근거
2) 추진체계
4) 추진절차















1. 전원의 전력품질(Power Quality)에 대하여 다음 사항을 설명하시오.
1) 전력품질의 저하요인과 영향요소
2) 전력품질의 기준요소(외란형태별 지속시간 및 전압의 크기)
3) 전력품질의 외란형태별 영향 및 대책
2. 전력부하설비 중 3상 유도전동기에 대하여 다음 사항을 설명하시오.
1) 유도전동기 기동특성
2) 토크가 최대가 되는 슬립공식
3) 최대토크와 2차저항 크기와의 관계
3. 전력용변압기의 열화원인 및 진단방법에 대하여 설명하시오.

4. 건축물 비구조요소인 전기설비의 일반적인 내진설계기준에 대하여 다음 사항을 설명하시오.
1) 내진설계절차
2) 건축전기설비의 중요도 계수 및 적용범위
3) 건축전기설비의 정착부 설계기준
5. 태양광발전설비 구축 시 개발행위 절차 및 검토사항에 대하여 설명하시오.
6. 전력회사로부터 수전 받는 대형 데이터센터의 수배전설비를 설계할 때 아크플래시(Arc Flash) 사고로부터 인명과 설비를 보호하고자 한다. 아크플래시와 관련하여 전기설계에 준용할 수 있는 해외 안전설계기준(code)을 나열하고 아크플래시위험을 저감하기 위한 방안과 설계 시 고려사항을 설명하시오.









출처 : 한국산업인력공단



































1. 한국전기설비규정(KEC)에서 정의하는 보호도체 단면적 산정에 대하여 설명하시오.

2. 화재에 취약한 합성수지관공사의 천장 은폐장소(이중천장) 및 벽체 내 시설에 대한 한국전기설비규정(KEC) 개정 사유 및 개정 내용에 대하여 설명하시오.
3. 소화활동설비인 비상콘센트설비의 전원회로 설치기준에 대하여 설명하시오.

4. 전압강하와 전압변동률에 대하여 설명하시오.
5. 색온도와 조도가 사람에게 미치는 일반적인 느낌에 대하여 설명하시오.

6. 변압기의 절연방식에 대하여 설명하시오.
7. 정전압원과 정전류원에 대하여 설명하시오.

8. 전기자반작용에 대하여 설명하시오.
9. 주택용과 산업용 배선차단기(MCCB)를 한국전기설비규정(KEC)을 기반으로 비교하여 설명하시오.

10. 계통전압 6.6kV의 변압기를 직접접지(저항접지)로 지락보호 하고자 한다. 계통의 지락 시 완전 1선 지락 전류가 100A정도 흐르도록 중성점 접지저항기(NGR)의 값을 구하고NGR의 역할에대하여설명하시오.
11. 한국전기설비규정(KEC)에 따른 분산형전원설비의 인체 감전보호 등 안전에 관한 사항에 대하여 설명하시오.
12. 제로에너지빌딩(Zero Energy Building) 인증제도에 대하여 정의하고, 인증대상 및 인증기준에 대하여 설명하시오.
13. 스마트 그리드(Smart Grid)의 필요성과 특징에 대하여 설명하시오.





1. 유도전동기의 과부하 보호 및 단락 보호 방법에 대하여 설명하시오.
2. 3상평형배선의 상전류에 고조파가 포함되어 흐르는 경우 4심 및 5심 케이블의 고조파 전류저감계수, 중성선의 단면적 선정방법 및 중성선의 보호방법(접지계통별구분)에 대하여설명하시오.
3. 연면적 80000m2 지하 5층, 지상 25층 오피스빌딩의 전기설비를 계획하시오.
4. 옥내 조명설계에서 좋은 조명의 조건과 조명설계순서에 대하여 설명하시오.
5. 건축물 예비전원설비 중에서 자가발전설비의 용량 산정방법을 국토교통부 설비설계 기준(KDS 31 60 20 : 2021 예비전원설비)에 근거하여 설명하시오.
6. 건축물에 설치하는 비상방송설비의 화재 시 배선기준 및 대책과 소방감지기의 종류 중에서 이온화식과 광전식을 비교하여 설명하시오.





1. 대지고유저항 측정 시 대지저항률에 영향을 미치는 요인과 대지저항률의 측정방법에 대하여 설명하시오.
2. 연료전지의 발전원리와 구성요소, 종류 및 특징에 대하여 설명하시오.
3. 아래 그림의 F1과 F2 지점의 3상 단락사고 시 단락전류(kA)를 계산하고, 변압기 (TR2) 1차측과 2차측의 차단기 차단용량을 선정하시오.
(단, 선로에 대한 임피던스는 제외한다.)

4. 전기자동차 충전시설에 대하여 설명하고, 충전시설 설치를 위한 설계도서 작성 시 고려사항에 대하여 설명하시오.
(단, 충전인프라 설치 운영 지침(2021.6. 환경부)과 한국전기설비규정(KEC) 241.17.3 전기자동차의 충전장치 시설에 따른다.)
5. 유도전동기의 속도제어방식 중 인버터(Inverter) 제어방식에 대하여 설명하고, 인버터 (Inverter)적용시주의사항에대하여설명하시오.
6. 유전율, 투자율, 도전율 및 저항률에 대하여 설명하시오.

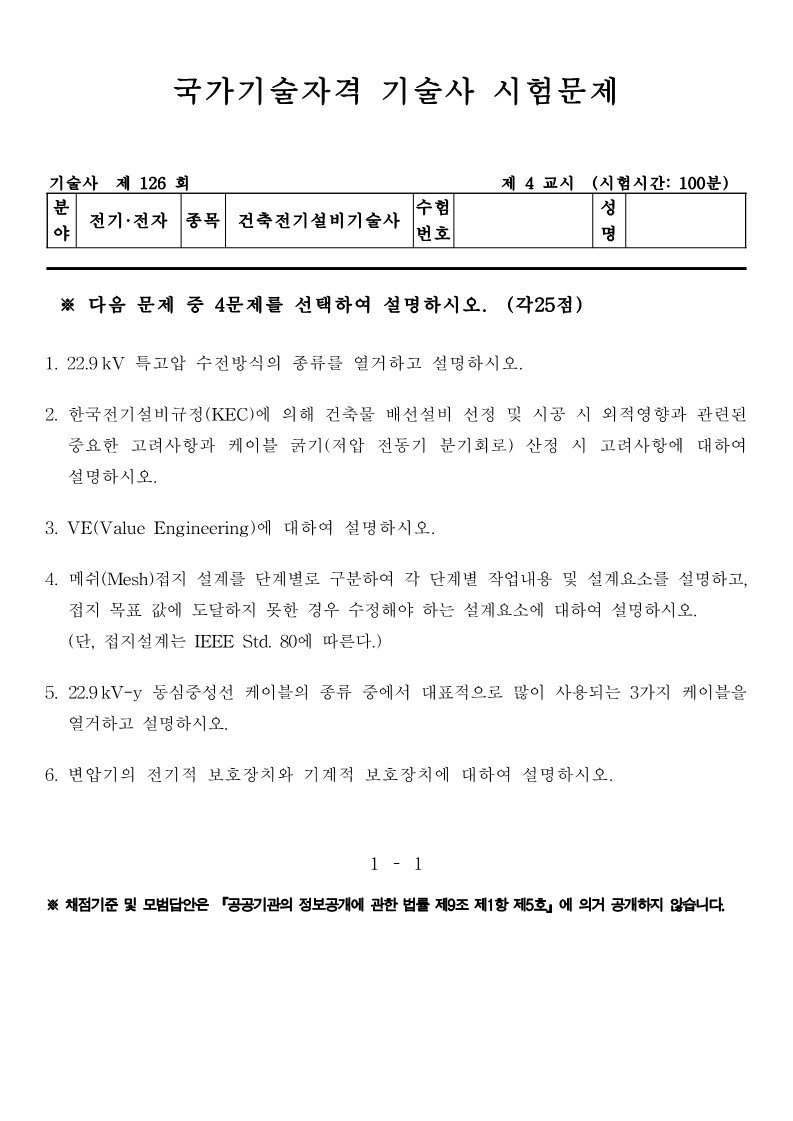

1. 22.9kV 특고압 수전방식의 종류를 열거하고 설명하시오.
2. 한국전기설비규정(KEC)에 의해 건축물 배선설비 선정 및 시공 시 외적영향과 관련된 중요한 고려사항과 케이블 굵기(저압 전동기 분기회로) 산정 시 고려사항에 대하여 설명하시오.
3. VE(Value Engineering)에 대하여 설명하시오.
4. 메쉬(Mesh)접지설계를단계별로구분하여각단계별작업내용및설계요소를설명하고, 접지목표값에도달하지못한경우수정해야하는설계요소에대하여설명하시오. (단,접지설계는IEEEStd.80에따른다.)
5. 22.9kV-y 동심중성선 케이블의 종류 중에서 대표적으로 많이 사용되는 3가지 케이블을 열거하고설명하시오.
6. 변압기의 전기적 보호장치와 기계적 보호장치에 대하여 설명하시오.
